[绘图教程] Illustrator绘制精致iTunes矢量图标

　 图标是UI(用户界面)设计领域的一个重要组成部分，本文以绘制iTunes图标为例，介绍如何使用Illustrator CS2中文版打造出精致的软件图标。其它版本的Illustrator在操作步骤上可能会略有差异

下载 (5.6 KB)

具体绘制步骤如下:
　　1. 绘制基本外形 　　首先需要使用Illustrtor的矢量绘图工具(如椭圆工具、钢笔工具等)绘制出如图1所示的基本外形，或者找一幅现成的图标图片置入到Illustrator中，描摹出轮廓。 图1

下载 (2.9 KB)

2. 绘制音符

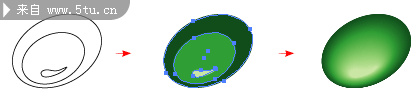

　　制作一个平滑的椭圆。如图2所示，先绘制出3个基本外形，然后分别填充以由亮到暗的不同颜色，选择菜单命令“对象>混合>混合选项”，将“间距”设置为“指定的步数”，并将步数设置为128。选中3个对象后，按快捷键Ctrl Alt B或者执行菜单命令“对象>混合>建立”。 图2  反射光

下载 (6.27 KB)

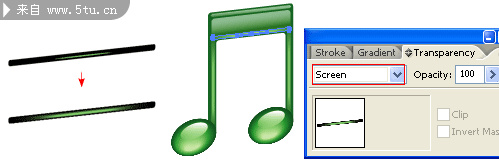

　　绘制一个椭圆形，填充以黑白渐变色，确认黑色为全黑(C,M,Y,K=100)，将它拖动到图2所示椭圆的上方，并在“透明度”调板中将混合模式设置为“滤色”(假如使用的是英文版，则选择混合模式为screen，有些朋友在读网上的教程文章时“滤色”和Screen对不上号，这里顺便帮您解决一下这个问题)，如图3所示。
图3

下载 (8.52 KB)

　高光

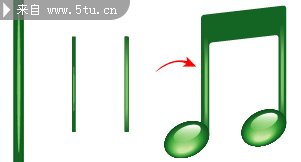

　　绘制一个较长的垂直矩形，以及一个拉长的椭圆，填充为深浅不同的颜色，并使用上面用过的方法混合两个图形，选中混合后的图形，移动到音符的左边，再按住Alt键的同时将其复制到右边，如图4所示。
图4

下载 (5.66 KB)

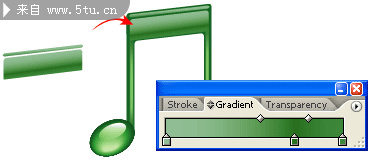

绘制一条路径，并填充以三色的渐变色，移动到如图5所示的位置。
图5

下载 (8.23 KB)

使用相同的混合方法绘制其它高光部分，同样要将颜色模式设置为“滤色”，如图6所示。

图6

下载 (9.1 KB)

3. 绘制CD
　使用工具箱中的“渐变工具”填充CD图形，设置为白色到灰色的渐变色，如图7所示。
图7

下载 (14.15 KB)

　　彩虹渐变

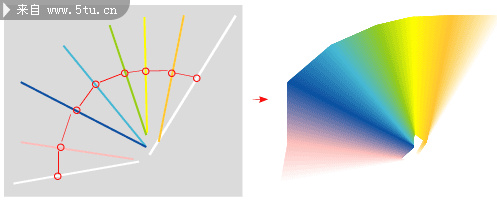

　　绘制如图8左图所示的多个线条，并设置不同的描边颜色。确认第1条和最后1条为白色，因为这两条将要设置为透明。使用“混合工具”从左到右依次单击每个线条的边缘，制作出彩虹渐变，效果如图8右图所示。

图8

下载 (12.17 KB)

　　蒙版

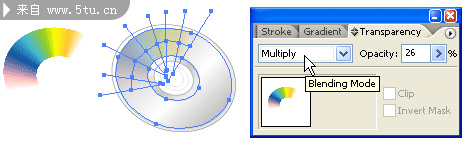

　　使用CD图形蒙版上面制作出的彩虹渐变图形，方法是选中图形后，按快捷键Ctrl 7或执行菜单命令“对象>剪切蒙版>建立”。在“透明度”调板中将混合模式改为“正片叠底(Multiply)”，并将“不透明度”设置为26%，如图9所示。
图9

下载 (12.14 KB)

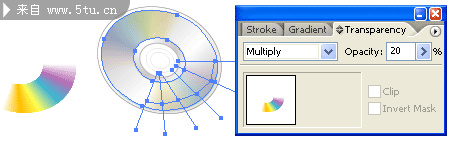

　重复上面的步骤，制作另一个彩虹渐变，如图10所示。
图10

下载 (11.91 KB)

4. 绘制音符的倒影

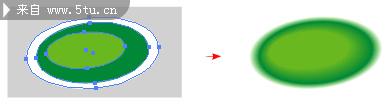

　　绘制3个椭圆形，填充以不同的颜色，如图11左图所示，确认最外面的路径为白色，这将导致一个发光效果。选择所有3条路径，然后执行菜单命令“对象>混合>建立”，或者按快捷键Ctl Alt B。

图11

下载 (6.53 KB)

　将混合得到的图形拖动到左边音符的下方，将在“透明度”调板中将混合模式设置为“正片叠底”，“不透明度”设置为37%，如图12所示。按住Alt键的同时拖动该图形，将其复制到右侧音符的下方。这里可能需要修改音符倒影的排列顺序，方法是在图形上单击右键，从弹出的菜单中选择“排列>后移一层”。
图12

下载 (13.38 KB)

5. 绘制投影效果

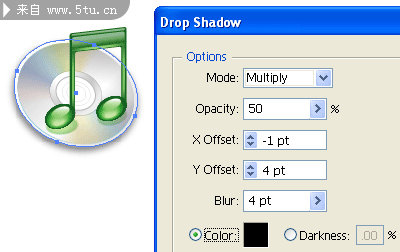

　　最后一步是为CD图形应用投影效果。选中CD路径，然后执行菜单命令“效果>风格化>投影”，并在“投影”对话框应用如图13所示的设置。
图13

下载 (14.74 KB)

最终效果 这就是最终的iTune图标
