[AI操作技巧] 运用渐变模式制作翻页效果

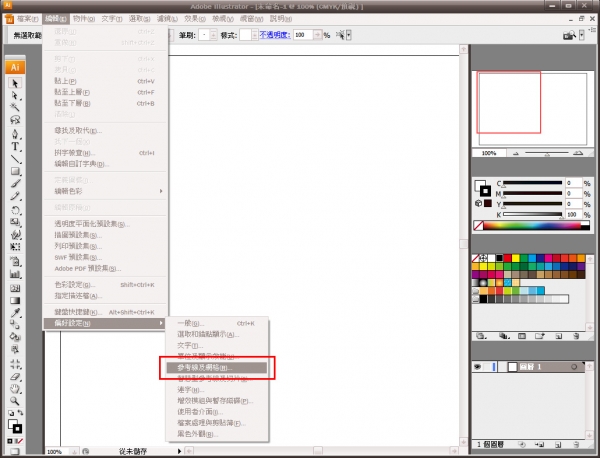

1. 开一个新文件，执行"编辑→偏好设定→参考线及格点"

下载 (138 KB)

1

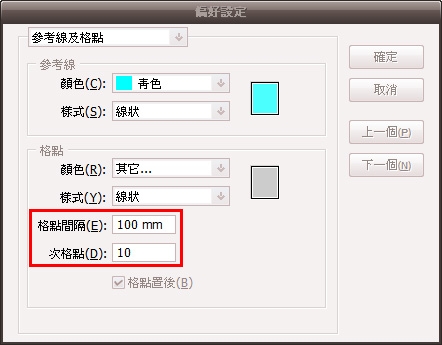

2. 设定格点间隔：100mm，次格点：10

下载 (63.27 KB)

2

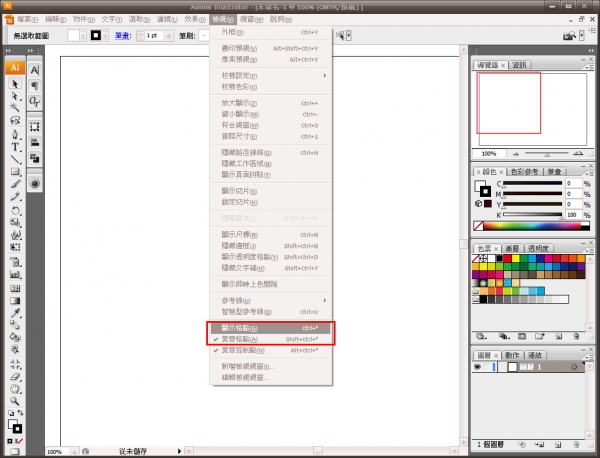

3. 在"检视"中勾选"显示格点"及"靠齐格点"

下载 (145.21 KB)

3

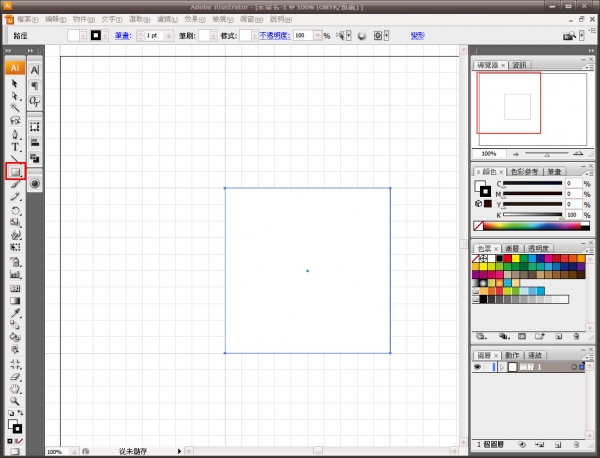

4. 使用矩形工具画出一个10x10的正方形

下载 (143.89 KB)

4

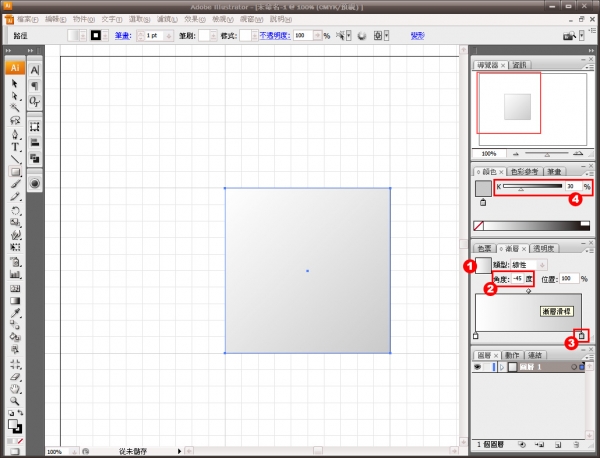

5. 填入线性渐层，设定角度为-45，位置0：CMYK0% 位置100%：CMY0% K30%

下载 (141.19 KB)

5

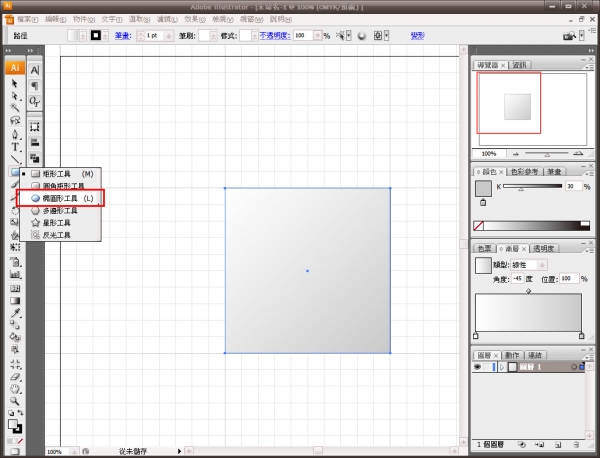

6. 选择椭圆形工具

下载 (141.37 KB)

6

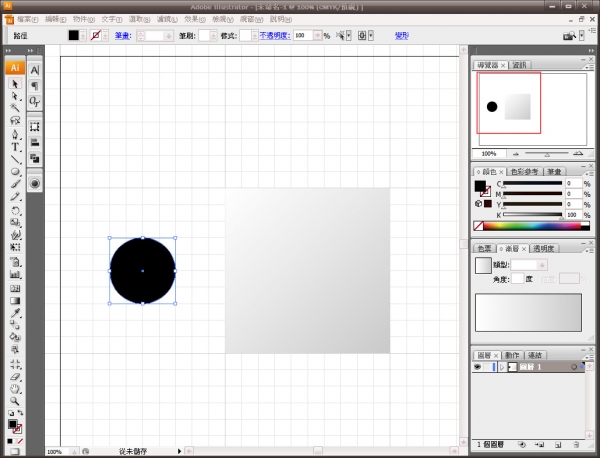

7. 画一个4x4的正圆形，填满为黑色，不需框线，方便之后编辑

下载 (139.98 KB)

7

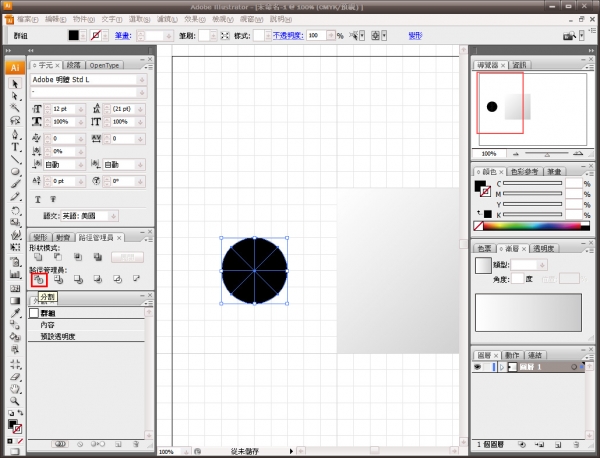

8. 使用线段工具画出垂直、水平及45度的直线共8条，设定填色为无。完成后选取圆形与线段，按下路径管理员浮动视窗上的分割纽，用线将圆分割开来。

下载 (155.98 KB)

8

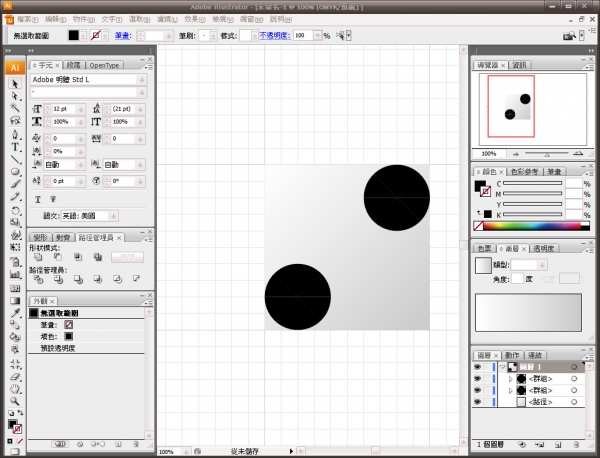

9. 将圆形再复制一个，共两个圆摆放到如图的位置，并且同时选取两个圆按下Ctrl+C 复制备用

下载 (156.09 KB)

9
10. 将圆型解散群组(Ctrl+Shift+G)后留下这两个区域的扇形，其他删除

下载 (160.45 KB)

10

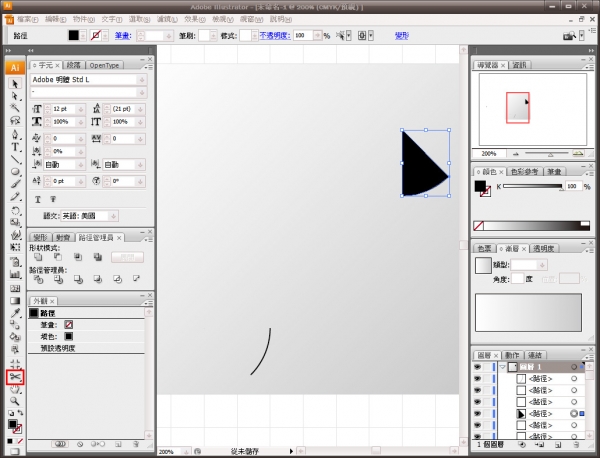

11. 使用剪刀工具，选取其中一个扇形，将弧形的线段分离出来

下载 (146.78 KB)

11

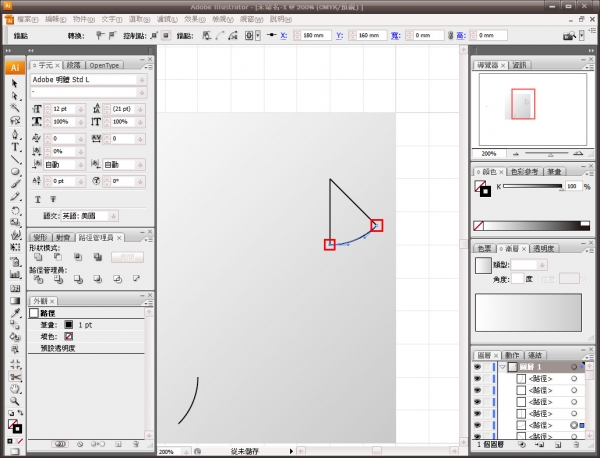

12. 分离的方法就是点弧形的两端即可，这边为了方便检视，把填色取消加上黑色框线

下载 (147.5 KB)

12

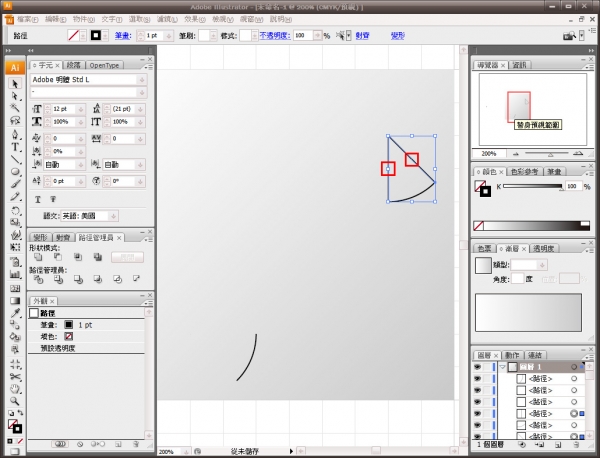

13. 接着把弧形上面的线段都删除留下弧形

下载 (149.52 KB)

13

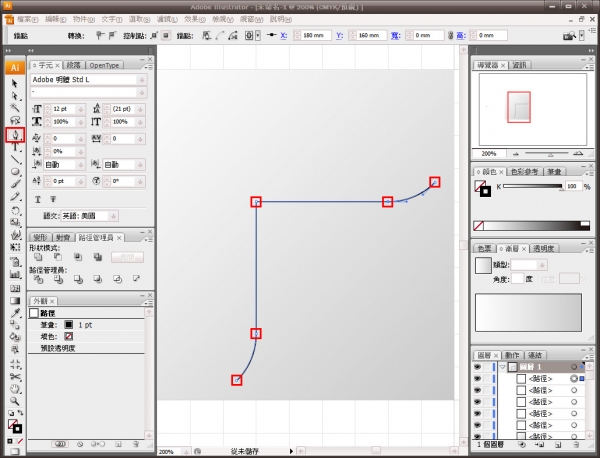

14. 接着使用钢笔工具把弧形接成如下图

下载 (149.73 KB)

14

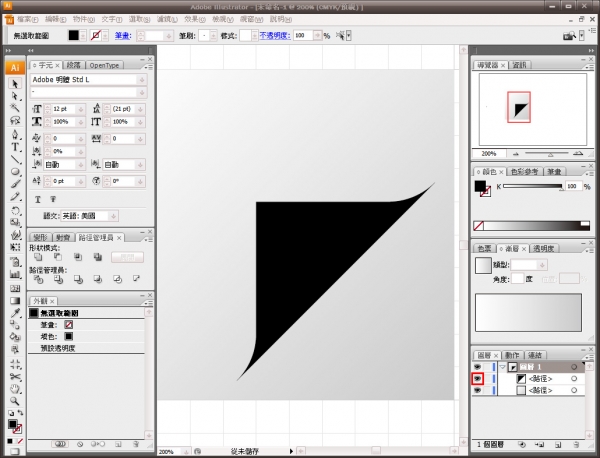

15. 接完后如下图，把框线取消填回黑色，接着把刚画好的折角形状先隐藏起来稍后使用

下载 (141.48 KB)

15

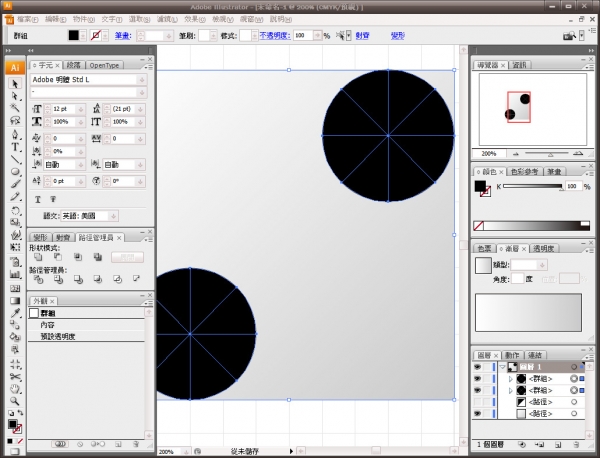

16. 按下Ctrl+F 在原地贴上我们刚刚复制的两个圆形

下载 (157.39 KB)

16

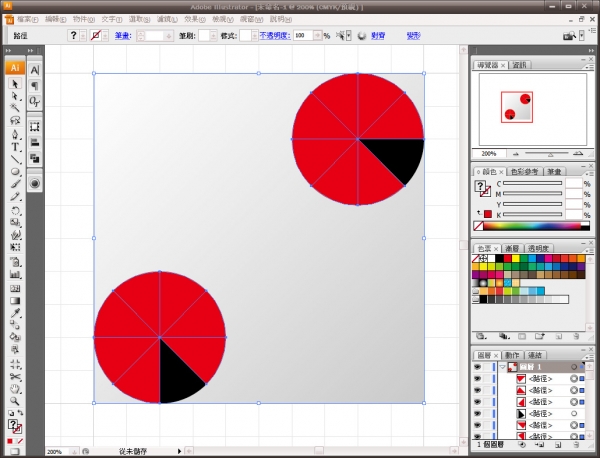

17. 同样的解散群组，这次要留下来的是黑色部分，红色部分删除

下载 (153.47 KB)

17

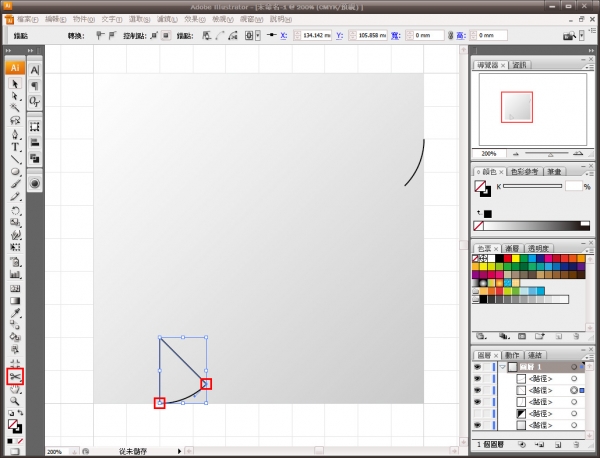

18. 同样使用剪刀工具留下弧形线段

下载 (135.21 KB)

18

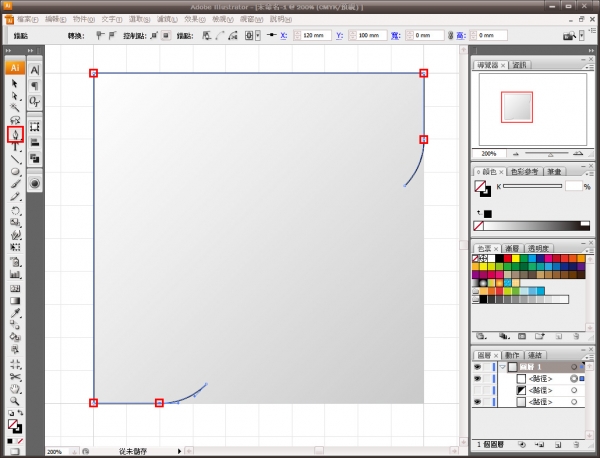

19. 也是一样用钢笔工具将线段接起来如下，弧形右下的端点也要接，我漏掉标示了

下载 (133.92 KB)

19

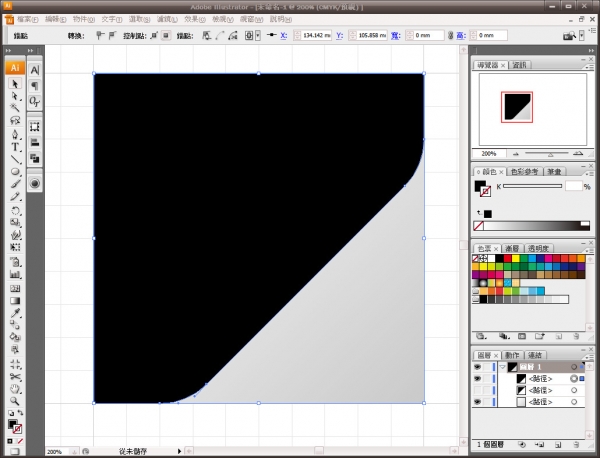

20. 接完填满黑色不要框线，如下图

下载 (121.88 KB)

20

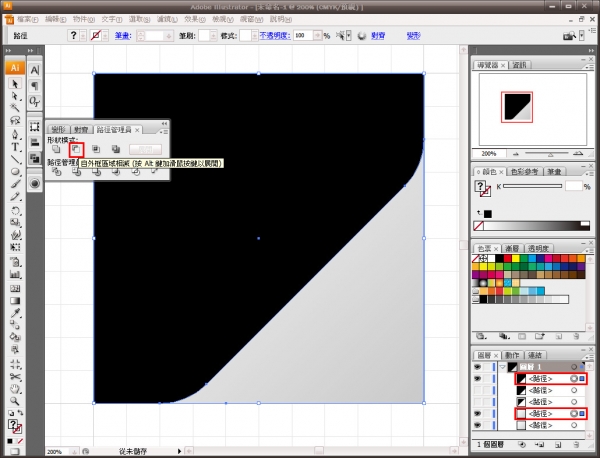

21. 把底下的正方形渐层跟刚刚接好的图形各复制一份，使用路径管理员中的"自外框区域相减"

下载 (133.61 KB)

21

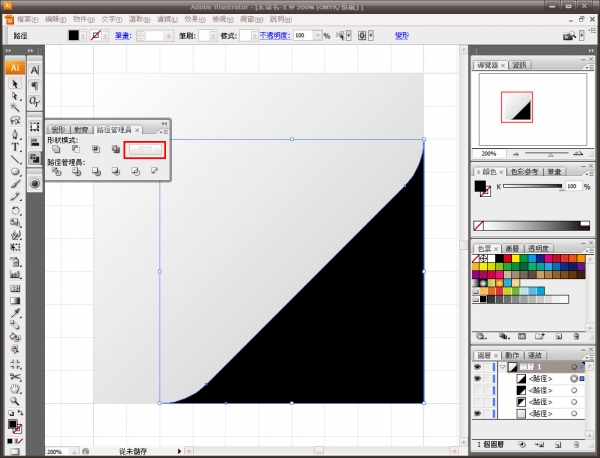

22. 点选"展开"得到如下的图形

下载 (138.84 KB)

22

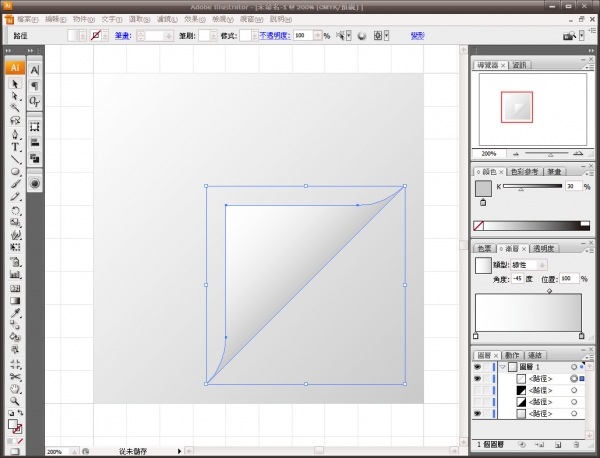

23. 把一开始画的翻上来的折角提到最上层，设定填满渐层，角度：-45度，位置0%：CMYK 0%，位置100%：CKY 0% K 30%，渐层滑杆位置：70%

下载 (132.04 KB)

23

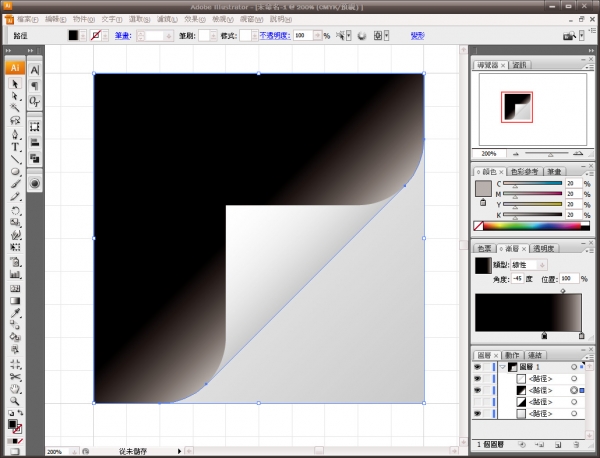

24. 第二次画的上页的光影效果，设定设定填满渐层，角度：-45度，位置65%：CMYK 100%，位置100%：CKYK 20%，渐层滑杆位置：50%

下载 (129.73 KB)

24

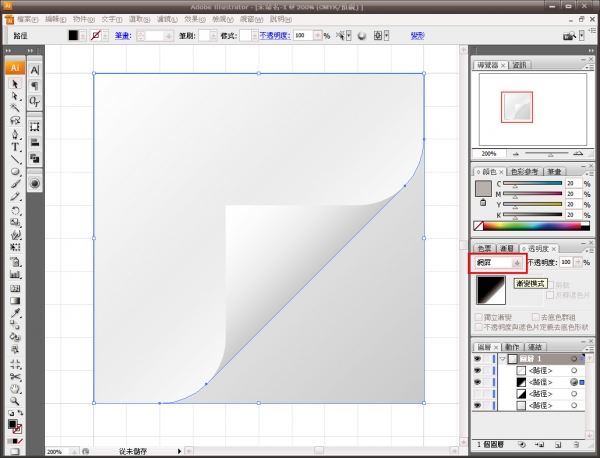

25. 渐变模式设定为网屏

下载 (139.26 KB)

25

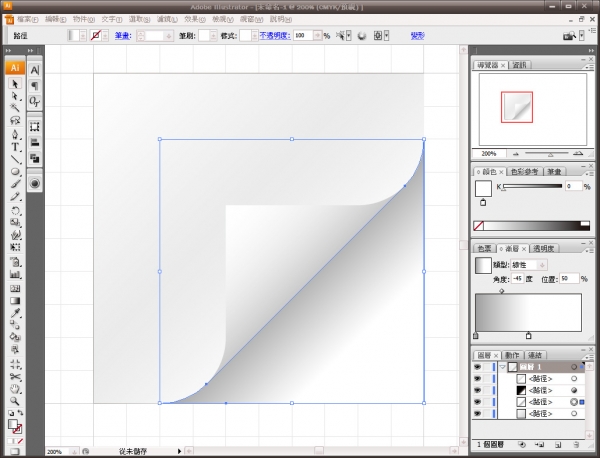

26. 翻页下方的阴影效果：设定设定填满渐层，角度：-45度，位置0%：CMY 0% K 50%，位置50%：CKYK 0%，渐层滑杆位置：30%

下载 (134.48 KB)

26

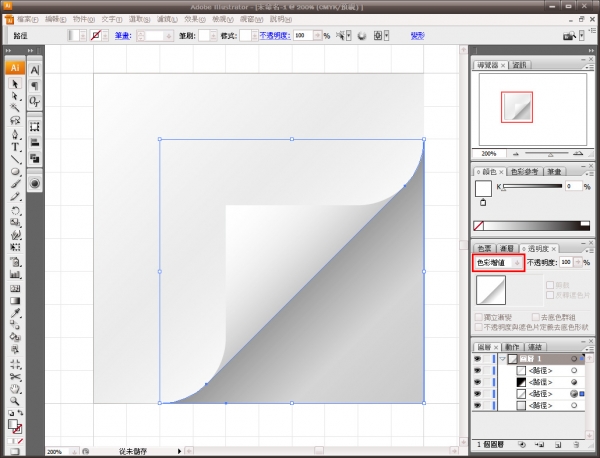

27. 渐变模式设定为色彩增值

下载 (137.27 KB)

27
